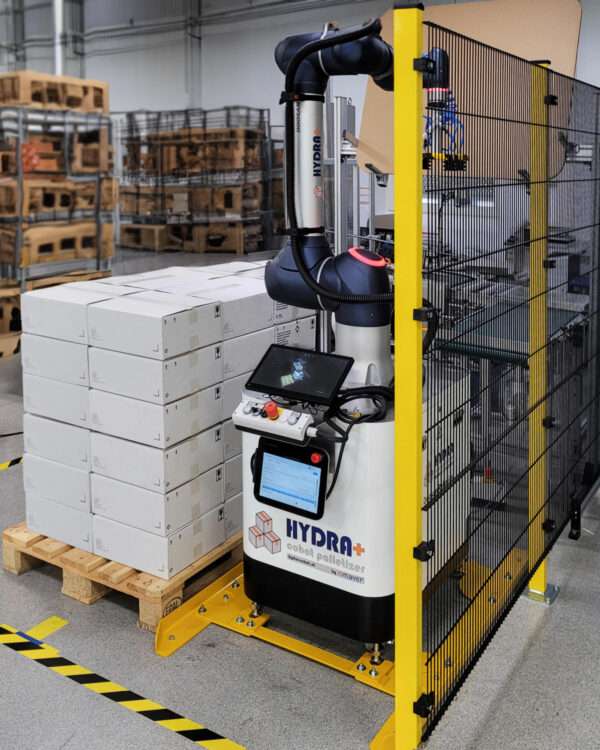

Hydra Palettierer mit Lift in einer Lagerhalle

Einfaches Wechseln des Greifers am Hydra Cobot Palettierer

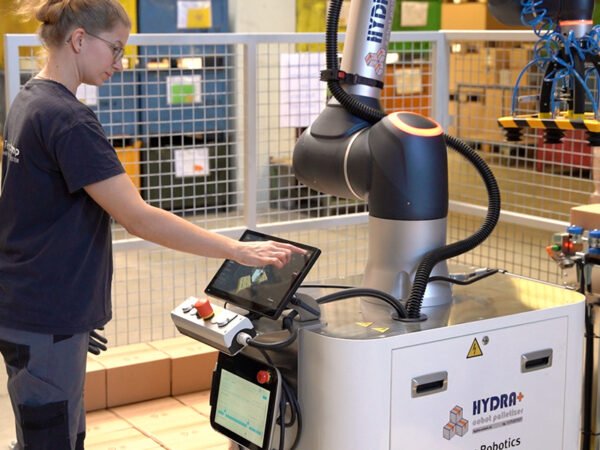

Palettierer Eingabe bedienerfreundliche Software

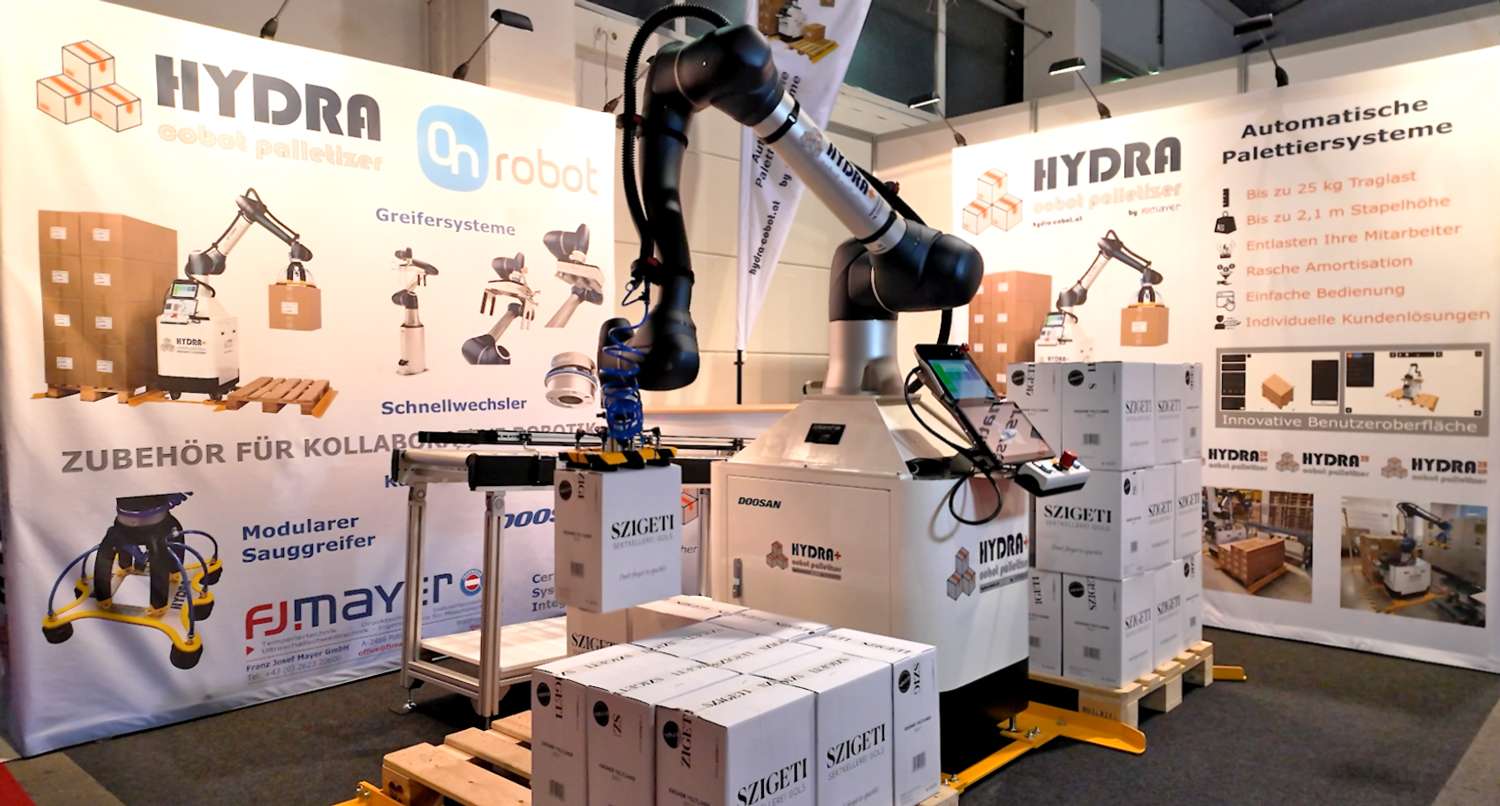

Hydra hebt Weinkarton auf dem Messestand

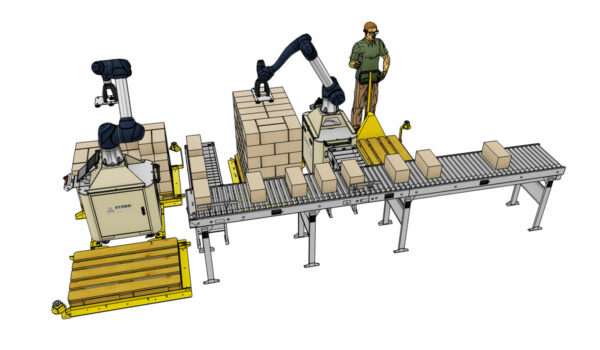

Hydra-20lift Simulation mit Zwischenlagen

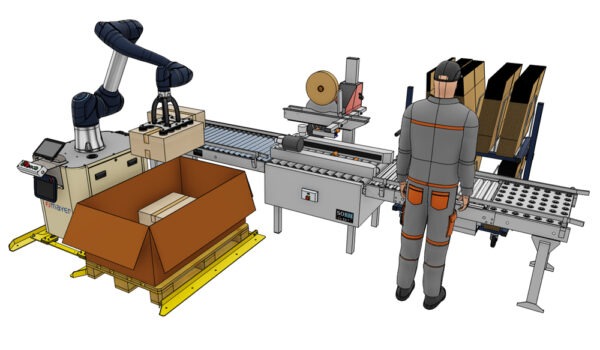

Hydra Palettierer CAD End-of-Line Simulierung

HYDRA Cobot Palettierer

Bis zu zwei Meter Stapelhöhe lassen sich mit dem von FJ Mayer entwickelten Palettierer erreichen. Der HYDRA cobot palletizer erreicht eine Nutzkraft bis zu 25 kg (inkl. Greifer). Mithilfe einer smarten Bediensoftware lassen sich unterschiedliche Arbeitsaufgaben leicht konfigurieren.

Download PDF: Broschüre HYDRA cobot palletizer

Zur Homepage → HYDRA cobot palletizer

Manfred Göschl, unser Vertriebsingenieur für Robotik & Automation, berät Sie gerne:
+43 26232060037
manfred.goeschl@fjmayer.at

NACH INFO FRAGEN

Kategorien: Cobot Palettierer, Palettiersysteme, Robotik Schlagwörter: Automation, Cobot, kollaborative Robotik, Palettiersystem, Produktionslogistik, Verpackungsautomatisierung

Beschreibung

Spezifikationen:

→ Maximale Stapelhöhe 2,4 m (Auf EPAL1 Palette 1200×800 mm; tatsächliche Palettierhöhe ist abhängig von Produktanforderungen)

→ Durchschnittliche Leistung 4–5 Stapelvorgänge/min

→ Maximales Artikelgewicht 30 kg, mit und ohne Hubsäule

→ Überwachte Paletten-Positionierrahmen für 2 EURO-Paletten 1200 × 800 mm (Sondergrößen optional erhältlich)

→ Integrierter kollaborativer Industrieroboter DOOSAN H2515, H2017, M0617 und P3020, inkl. Teaching Cockpit, inkl. Steuerung und Bedienbildschirm

→ Integrierte Mobile Base mit Feststellrollen und Stellfüßen, Robotersteuerung und Pneumatik eingebaut, passende Sauger- & Greifer optional erhältlich

→ CE-konformes System, welches, bei mindergefährlichen Artikeln und Greifern, ohne Schutz-Umhausung betrieben werden kann.

→ Abmessungen 1500(L) x 2600(B) x 2700(H)mm

→ Gewicht ca. 250 kg

→ Kundenseitige Anforderungen: positionsgenaue Zuführung der Artikel, Bereitstellung des Signals bei Artikelanwesenheit, Druckluft, Netzanschluss

→ Optional erhältlich: Saughände, Greifer individuell anpassbar, Abfragesensorik, Zuführtechnik, Kameraprüfungen, zusätzliche Sicherheitstechnik, Risikobewertungen, Kräfte- und Druckmessungen

Palettiersystem-Varianten

Modell	HYDRA 6	HYDRA 20	HYDRA 30	HYDRA 6 lift	HYDRA 20 lift	HYDRA 30 lift	HYDRA wrap
Traglast*	6 kg	20 kg	30 kg	6 kg	20 kg	30 kg	30 kg
Palettierhöhe**	1800 mm	1800 mm	2000 mm	2400 mm	2400 mm	2500 mm	2200 mm
Palettierleistung***	Kollaborativ bis ca. 5 Palettiervorgänge/Minute, bis ca. 7 Palettiervorgänge/Minute mit optionaler Sicherheitstechnik
Robotermodell	Doosan M0617 1700 mm Reichweite	Doosan H2017 1700 mm Reichweite	Doosan H3020 2000 mm Reichweite	Doosan M0617 1700 mm Reichweite	Doosan H2017 1700 mm Reichweite	Doosan H3020 2000 mm Reichweite	Doosan H3020 2000 mm Reichweite
Palettenformat	Bis 1000 mm Breite	Bis 1000 mm Breite	Bis 1140 mm Breite	Bis 1140 mm Breite	Bis 1140 mm Breite	Bis 1200 mm Breite	1200 × 800 mm (EPAL1, CP1, H1)
Energiebedarf	Strom 230V / 50Hz, Druckluft 6 bar			Strom 230V + 400V / 50Hz, Druckluft 6 bar			Strom 230V + 400V / 50Hz, Druckluft 6 bar
Gewährleistung	24 Monate

* inklusive Greifergewicht
** basierend auf EPAL1 1200×800 mm; tatsächliche Höhe abhängig von Produktanforderungen
*** abhängig von Kartonabmessungen, Gewicht, Muster, Greifertyp, Schlichtmuster, Hubsäule & Robotermodell

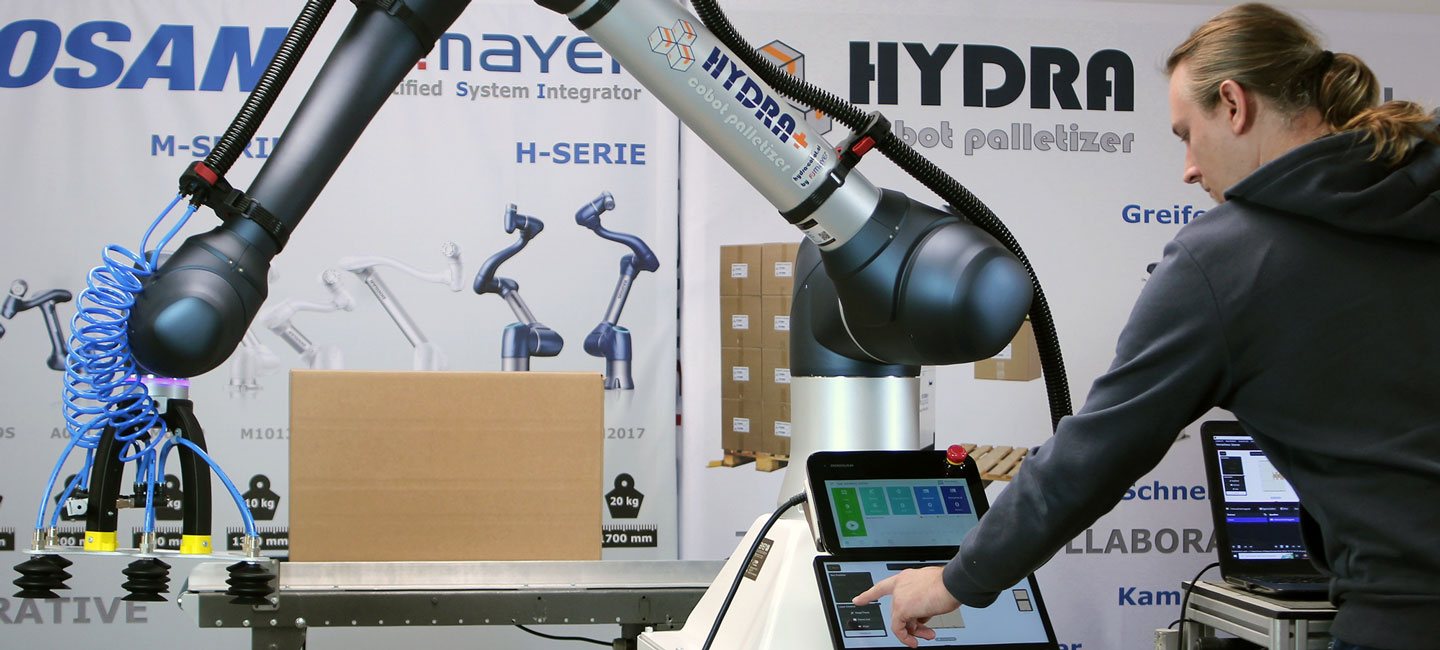

Bedienoberfläche-Software

Schnell, anwenderfreundlich, intuitiv, übersichtlich:

Keine Programmierkenntnisse zum Einrichten und Bedienen nötig
Einfache und schnelle Eingabe der Boxgröße, Palettenart und des Schlichtmusters
Vorab Visualisierung des Palettierablaufes durch Echtzeitsimulation
Speicherfunktion der Palettieraufgaben und Parameter
Multipick mit Mehrfachfunktionsgreifer von mehreren Packstücken möglich
Multiline: zwei unterschiedliche Packstücke von zwei Förderlinien palettieren
Optimierte Bewegungspfade für zeit- und wegsparende Bewegungsabläufe
Parameter auch im Realbetrieb editierbar
SPS-Funktionalität für einfache Integration von zusätzlichen Signal-Ein- und Ausgänge für Anpassungen an Kundenanforderungen
