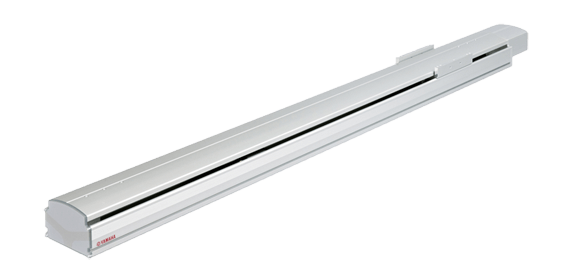

YAMAHA FLIP-X Serie

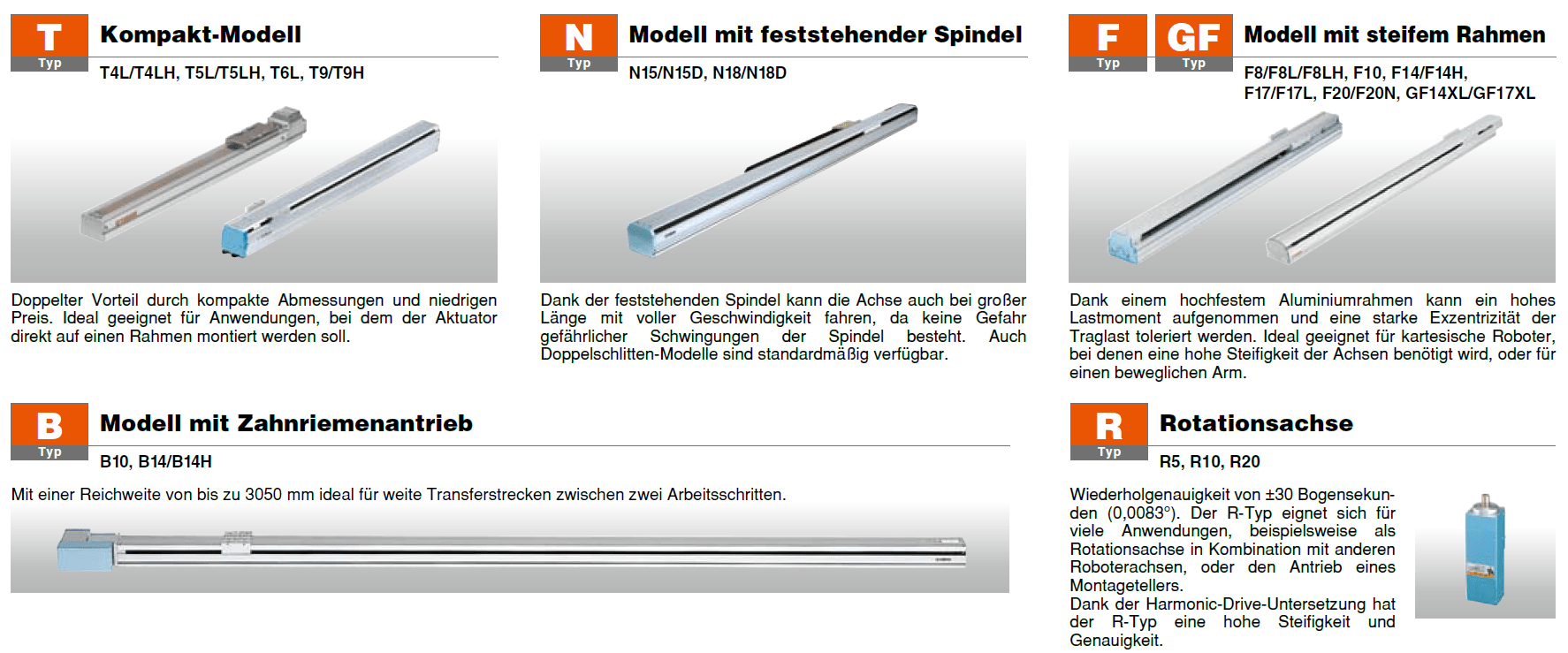

Die Serie der Einzelachsen-Roboter umfasst viele Modelle, 6 Typen und 29 Variationen für eine breite Auswahl.

Beschreibung

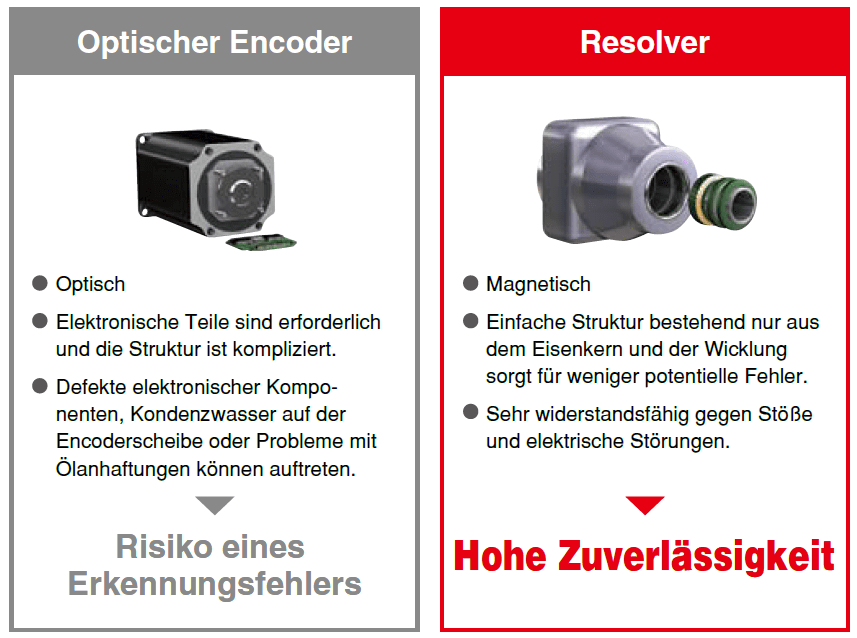

  • Gegen Umwelteinflüsse unempfindlicher Resolver-Drehgeber

Zur Erkennung der Motorposition wird der bewährt zuverlässige Resolver verwendet, der auch bei ungünstigen Umweltbedingungen wie Staub oder Ölnebel zuverlässige Positionswerte liefert. Auch bietet er eine hohe Auflösung von 20480 Pulsen pro Umdrehung.

  • Kundenspezifische Modifikation für jedes Modell

Jenseits der Standardmodelle können wir auch kundenspezifische Sonderausführungen wie zum Beispiel Modelle mit zwei Schlitten oder Modelle mit vergrößertem Schlitten anbieten. Bitte wenden Sie sich an Ihren Yamaha-Roboter-Händler.

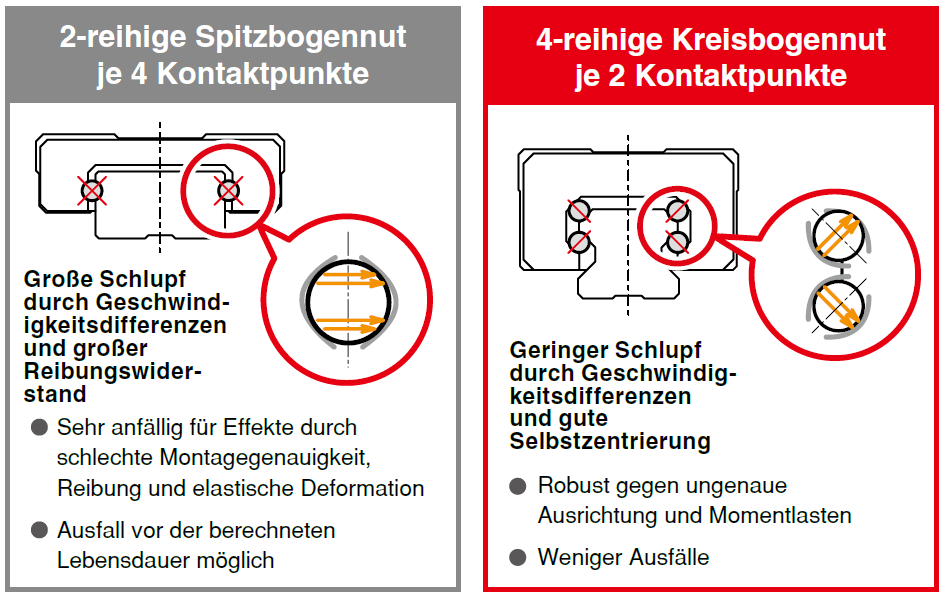

  • Belastbare Linearausführung mit 4-reihigem Lager mit je 2 Kontaktpunkten

Das verwendete 4-reihige Kugellager mit kreisbogenförmigen Kontaktflächen und je 2 Kontaktpunkten hat im Vergleich zu einem 2-reihigem Kugellager mit spitzbogenförmigen Kontaktflächen und je 4 Kontaktpunkten nur geringen Schlupf durch Geschwindigkeitsdifferezen am Kontaktpunkt, so dass es auch bei hoher Momenteinwirkung  oder bei Ungenauigkeiten der Montage optimal abrollt und weniger Störungen durch übermäßigen Verschleiß auftreten.

  • Geringere Wartungskosten durch eine lange Lebensdauer

Dank besonders robuster Kugelgewindespindeln und Linearführungen besitzen YAMAHA-Roboter eine ausgezeichnete Haltbarkeit. Dadurch verringert sich der Wartungs- und Kostenaufwand erheblich. Die Lebensdauer kann mit Angabe der Belastung auf der YAMAHA-Webseite berechnet werden.

Technische Daten

Model Size (mm) Lead (mm) Payload (kg) Maximum speed (mm/sec) Stroke (mm)
Horizontal Vertical
•C4L

•C4LH

W45xH53 12 4,5 1,2 720 50 – 400
6 6 2,4 360
2 6 7,2 120
•C4H W45xH55 12 4,5 1,2 720 50 – 300
6 6 2,4 360
2 6 7,2 120
•C5L

•C5LH

W55xH52 20 3 1000 50 – 800
12 5 1,2 800
6 9 2,4 400
•C5H W55xH65 12 5 1,2 800 50 – 600
6 9 2,4 400
•CL6 W65xH56 20 10 1000 50 – 800
12 12 4 800
6 30 8 400
•C8 W80xH75 20 12 1000 150 – 800
12 20 4 720
6 40 8 360
•C8L W80xH75 20 20 4 1000 150 – 1050
10 40 8 600
5 50 16 300
•C8LH W80xH75 20 30 1000 150 – 1050
10 60 600
5 80 300
•C10 W104xH85 20 20 4 1000 150 – 1050
10 40 10 500
5 60 20 250
•C14 W104xH96 20 30 4 1000 150 – 1050
10 55 10 500
5 80 20 250
•C14H W136xH96 20 40 8 1000 150 – 1050
10 80 20 500
5 100 30 250
•C17 W168xH114 20 80 15 1000 250 – 1250
10 120 35 500
•C17L W168xH114 50 50 10 1000 1150 – 2050
•C20 W202xH117 20 120 25 1000 250 – 1250
10 45 500
