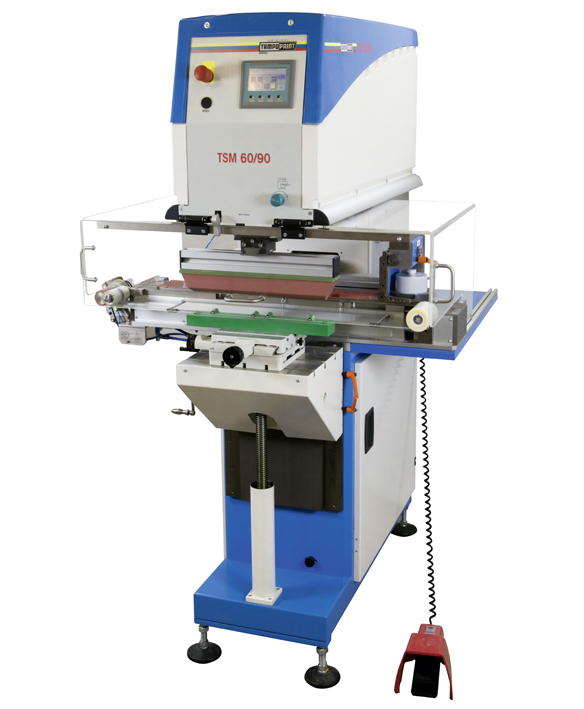

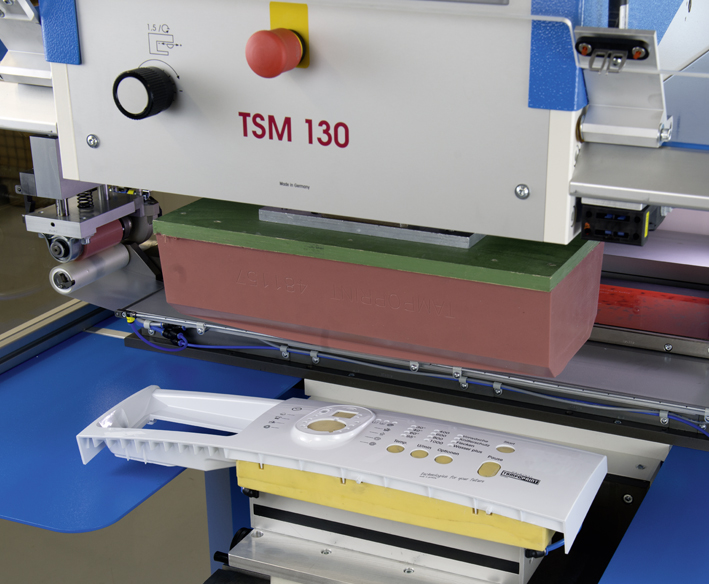

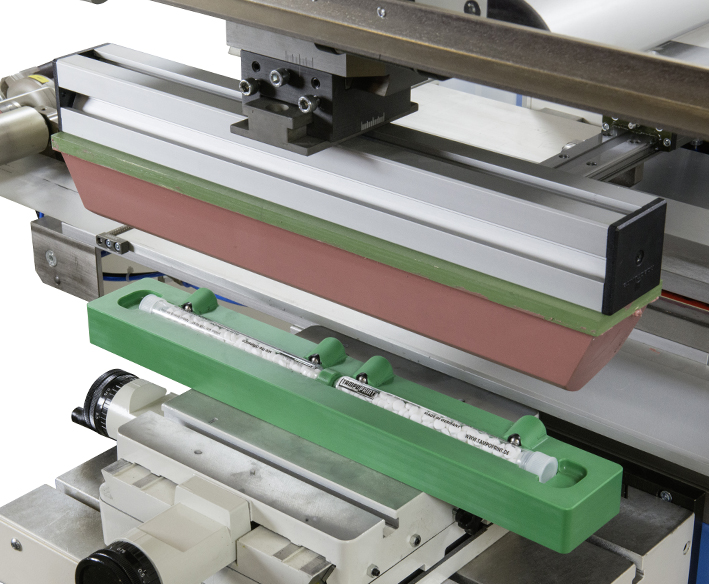

TAMPOPRINT TSM UNIVERSAL QUERRAKELKIT-Serie

Modular aufbaubar, Sie wählen zwischen Querrakel oder Solo-Kit (bis zu 5 Farbeinheiten)

Technische Daten

TSM TSM 60/90 universal TSM 60/90 universal
Querrakelkit Querrakelkit
Grundmaschine Art.-Nr.
Druckschlitten vor/zurück pneumatisch servo
Druckstößel auf/ab pneumatisch servo
Farbgebereinheit “Solo” einfarbig einfarbig
Restfarbenabholung Option Option
Einzeltakt JA JA
Mehrfachdruck JA JA
Stückzähler JA JA
Geschwindigkeitsregelung stufenlos JA JA
Taktzahl/Stunde
Dauerlauf  (Start/Stopp-Modus) max 200-1000 200-1100
Einfachdruck  (Start/Stopp-Modus) max 1000 1100
Doppeldruck  (Start/Stopp-Modus) max 420 450
Dreifachdruck (Start/Stopp-Modus) max 310 330
Farb-/Rakeltopf ø mm 42/60/90 42/60/90
Rakelanpressdruck stufenlos JA JA
Klischeegröße “Querrakel” TxL mm 70×350/510/710 70×350/510/710
mm 100×440/600/800 100×440/600/800
Klischeegröße “Querrakel-2F” TxL mm 2x100x380 2x100x380
Druckbildgröße “Querrakel” TxL mm 50×180/340/450 50×180/340/450
mm 80×160/320(520 80×160/320(520
Druckbildgröße “Querrakel-2F” TxL mm 2x80x190 2x80x190
Tamponhub über Druckgut stufenlos mm 10-70 10-80
Tamponhub über Klischee stufenlos mm 10-130 10-120
Tamponeinbauhöhe Ausführung “Querrakel” mm 150 150
Tamponeinbauhöhe Ausführung “Querrakel-2F” mm 110 110
Druckkraft Maschine (bei 6 bar) N 3000 3500
Antrieb elektropneumatisch servopneumatisch
Anschlusswert kW 0,5 16
Anschlussspannung V/phasig 230V/1/N/PE 400V/3/N/PE
Schnittstelle D-SUB 37-polig 37-polig
Netzfrequenz Hz 50/60 50/60
Steuerung SPS SPS
Steuerspannung V/DC 24 24
Vorsicherung A 16 16
Pneumatikanschluss Feinfilter 5 μm bar 6 6
Luftverbrauch NL 17 5
Breite mm 710-1145 710-1145
Tiefe mm 1140 1140
Höhe mm 910 / 1710* 910 / 1710*
Gewicht ca. kg 400-1050 400-1050

*mit Untergestell
