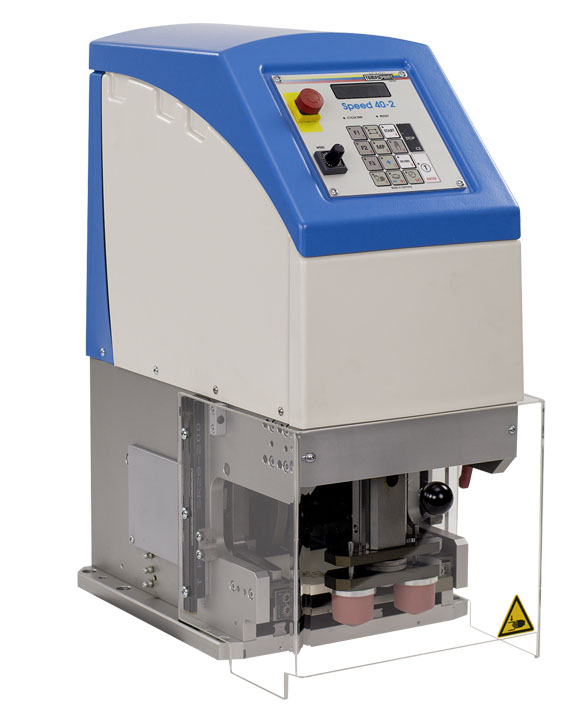

TAMPOPRINT SPEED-Serie

Schnell, schneller, Speed – die schnellste vollmechanisch angetriebene Druckmaschine am Markt obendrein mit Doppelnutzen durch zwei Farbrakeltöpfe.

Auswahl zurücksetzen
Artikelnummer: n. v. Kategorie:

Technische Daten

SPEED 40-2 SPEED 40-2 SPEED 40-2 SPEED 40-2 SPEED 40-2
Antrieb Beschreibung Antrieb mit
AC Asynchronmotor
mit Resolver,
ohne Regler;
ohne Verbindungskabel;
ohne Schaltschrank
Antrieb mit
AC Asynchronmotor
und Frequenzumrichter;
Verbindungskabel (5 m)
mit Steckverbindung an
der Maschine;
mit Schaltschrank
Antrieb mit
AC Asynchronmotor
und Servo-Regler;
Verbindungskabel (5 m)
mit Steckverbindung
an der Maschine;
ohne Schaltschrank
Ohne Motor,
extern angetrieben
(Eingangswelle
Getriebe)
Artikel Nr. 01 06 10 01 06 111) 01 06 12 01 06 13
Fehldruckeinrichtung optional optional optional
Einzeltakt JA JA JA JA
Mehrfachdruck JA JA JA JA
Dauerlauf JA JA JA JA
Stückzähler JA
Geschwindigkeitsregelung stufenlos extern JA extern
Taktzahl/Stunde max. 1500-9000 1500-9000 1500-9000 1500-9000
Farb-/Rakeltopf ø mm 2 x ø42 2 x ø42 2 x ø42 2 x ø42
Rakelanpressdruck stufenlos nein nein nein nein
Klischeegröße mm 150×110 150×110 150×110 150×110
Druckbildgröße max. ø mm 2 x ø37 2 x ø37 2 x ø37 2 x ø37
Tamponhub über Druckgut stufenlos mm 60 60 60 60
Tamponhub über Klischee mm 23 23 23 23
Tamponeinbauhöhe max. mm 60 60 60 60
Druckkraft N 270/550 270/550 270/550 270/550
Antrieb elektromechanisch elektromechanisch elektromechanisch extern angetrieben
Anschlusswert kW 0,6 1,0 1,0
Anschlussspannung V/phasig 400V/3/N/PE 400V/3/N/PE 400V/3/N/PE
Schnittstelle D-SUB 37-polig 37-polig 37-polig
Netzfrequenz Hz 50–60 50–60 50–60
Steuerung SPS
Steuerspannung V/DC 24 24
Vorsicherung A 16 16 16
Pneumatikanschluss Feinfilter 5 μm bar 6* 6* 6* 6*
Luftverbrauch/Takt NL 0,1* 0,1* 0,1* 0,1*
Breite mm 297 297 297 297
Tiefe mm 430 430 430 430
Höhe mm 592 592 592 592
Gewicht ca. kg 38 38 38 38

* bei Verwendung der Option Fehldruckeinrichtung // 1) Stand-Alone
