HERMETIC-Serie

Der Bestseller für Automationen, robust, langlebig, wartungsarm durch vollmechanischen Antrieb. Auch mit automatischer Tamponreinigung lieferbar.

Christian GOSCH, ist Ihr Vertriebs- und Servicepartner für Drucktechnik.

Tel +43 (0) 2623 20600-32
christian.gosch@fjmayer.at

Tampondruckmaschinen

NACH INFO FRAGEN

Kategorien: Maschinen Tampondruck, Einfarbmaschinen Schlagwörter: Tampondruck, tampondruckmaschinen, Tampoprint

Beschreibung

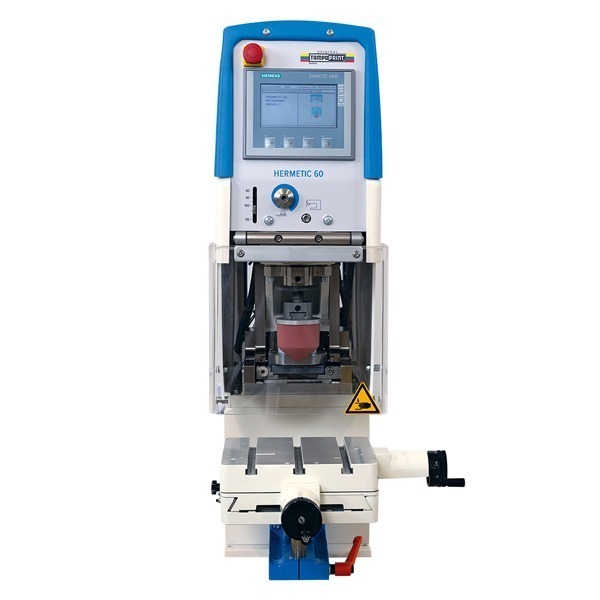

Die HERMETIC-Serie kann sowohl als Handarbeitsplatz als auch in Automationen eingesetzt werden. Im Handarbeitsplatzbereich besticht die Maschine durch ihre Vielzahl an Einstellungen, die hohe Druckkraft und im Automationsbereich vor allem durch die Kurvensteuerung, die für einen ruhigen und stabilen Druckvorgang sorgt.

Ihr absolutes Highlight ist ihr Antrieb: Die Auf- und Abwärtsbewegung des Drucktampons wie auch die Vor- und Rückwärtsbewegung des Tampondruck-Klischees werden durch eine Kurvenscheibe gesteuert.

Technische Daten

HERMETIC		HERMETIC 6-12	HERMETIC 9-12	HERMETIC 13-12	HERMETIC 150
		universal	universal	universal
Artikel Nr. Einbaumodelle		01 00 46	01 06 00	01 06 01	01 00 41* / 01 00 42**

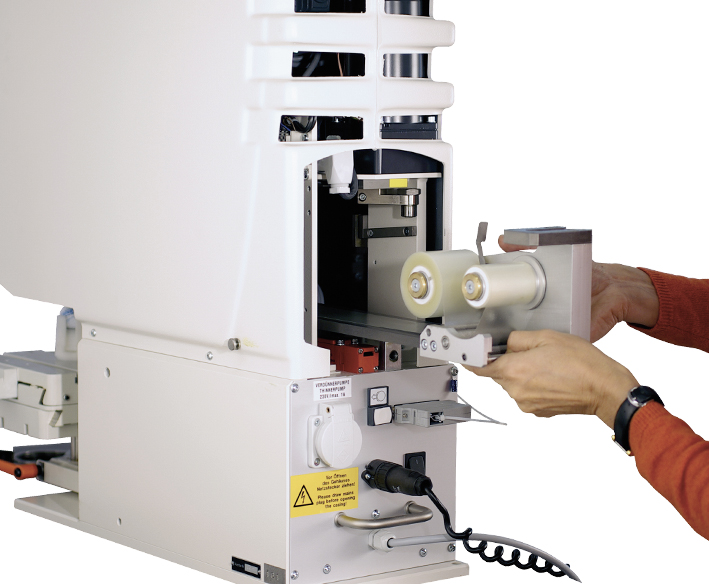

Restfarbenabholung		optional	optional	optional	optional
Einzeltakt		JA	JA	JA	JA
Mehrfachdruck		JA	JA	JA	JA
Dauerlauf		JA	JA	JA	JA
Stückzähler		JA	JA	JA	JA
Geschwindigkeitsregelung	stufenlos	JA	JA	JA	JA
Taktzahl/Stunde	max.	1.300–4.100	1.100–3.600	1.000–2.700	750–2.100
Farb-/Rakeltopf	ø mm	60	90	130	150
Rakelanpressdruck	stufenlos	JA	nein	nein	nein
Klischeegröße	mm	70 x 140	100 x 215	150 x 300	160 x 350
Druckbildgröße max.	ø mm	55	85	125	140
Tamponhub über Druckgut stufenlos	mm	80–110	110–150	120–160	160–190
Tamponhub über Klischee	mm	32	40	45	50
Tamponeinbauhöhe max.	mm	76	92	110	136
Druckkraft	N	300	1100	1800	2500
Antrieb		elektromechanisch	elektromechanisch	elektromechanisch	elektromechanisch
Anschlusswert	kW	0,5	1,0	1,0	1,0
Anschlussspannung	V/phasig	230V/1/N/PE	230V/1/N/PE	230V/1/N/PE	230V/1/N/PE
Schnittstelle	D-SUB	37-polig	37-polig	37-polig	37-polig
Netzfrequenz	Hz	50–60	50–60	50–60	50–60
Steuerung		SPS	SPS	SPS	SPS
Steuerspannung	V/DC	24	24	24	24
Vorsicherung	A	16	16	16	16
Pneumatikanschluss Feinfilter 5 μm	bar	–	–	–	–
Luftverbrauch/Takt	NL	–	–	–	–
Breite	mm	323 / 400**	360 / 600**	393	490 / 410*
Tiefe	mm	811 / 840**	1.000 / 1.000**	1.175	1.073 / 1.066*
Höhe	mm	750 / 1.530**	870 / 1.720**	1.076	1.770 / 895*
Gewicht ca.	kg	70 / 92**	155 / 201**	266	510 / 390*
