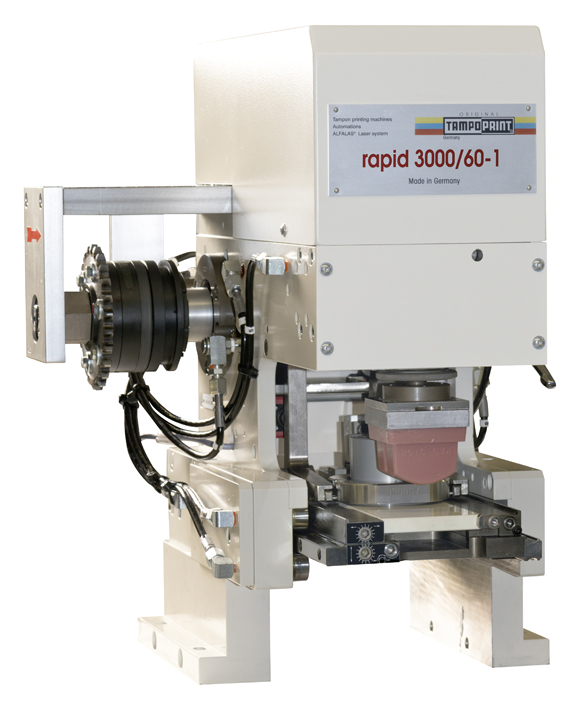

TAMPOPRINT RAPID-Serie

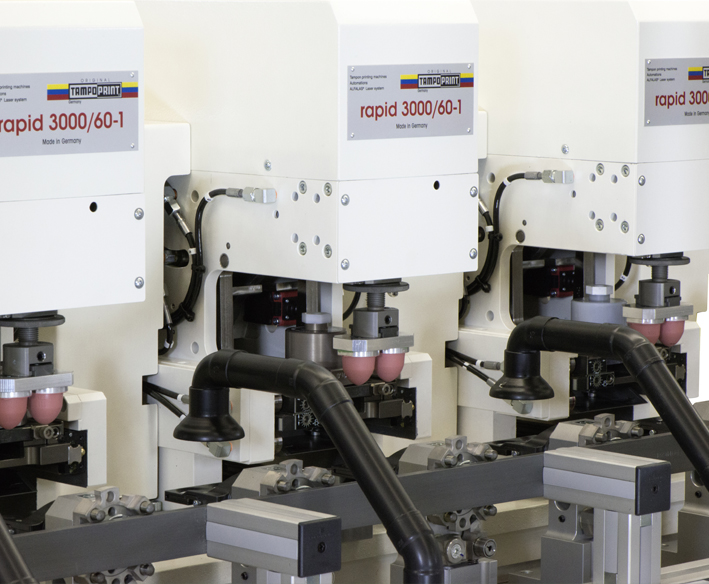

Zu Hause im Automationsbau mit sehr hoher Leistungsanforderung. Auch mit automatischer Tamponreinigung lieferbar.
Christian GOSCH, ist Ihr Vertriebs- und Servicepartner für Drucktechnik
Technische Daten
| RAPID | RAPID 2000/60-3 | RAPID 2000/90 | RAPID 2000/130 | RAPID 3000/60-1 | |
| Artikel Nr. Einbaumodelle | 01 00 10 | 01 00 13 | 01 00 12 | 01 06 201) / 01 06 21 | |
| Restfarbenabholung | optional | optional | optional | – | |
| Einzeltakt | JA | JA | JA | – | |
| Mehrfachdruck | JA | JA | JA | – | |
| Dauerlauf | JA | JA | JA | – | |
| Stückzähler | JA | JA | JA | – | |
| Geschwindigkeitsregelung | stufenlos | JA | JA | JA | – |
| Taktzahl/Stunde | max. | 1500-6000 | 1300-5400 | 1700-4500 | 8000 |
| Farb-/Rakeltopf | ø mm | 60 | 90 | 130 | 60 |
| Rakelanpressdruck | stufenlos | JA | JA | JA | JA |
| Klischeegröße | mm | 70 x 140 | 100 x 215 | 150 x 300 | 70*140 |
| Druckbildgröße max. | ø mm | 55 | 85 | 120 (Option: 130) | 55 |
| Tamponhub über Druckgut | mm | 84 | 123 | 160 | 84 |
| Tamponhub über Klischee | mm | 24 | 38 | 45 | 24 |
| Tamponeinbauhöhe max. | mm | 63 | 90 | 110 | 63 |
| Druckkraft | N | 500 | 1500 | 2000 | 500 |
| Antrieb | elektromechanisch | elektromechanisch | elektromechanisch | extern angebtrieben | |
| Anschlusswert | kW | 0,5 | 1,0 | 1,0 | – |
| Anschlussspannung | V/phasig | 230V/1/N/PE | 230V/1/N/PE | 230V/1/N/PE | – |
| Schnittstelle | D-SUB | 37-polig | 37-polig | 37-polig | – |
| Netzfrequenz | Hz | 50–60 | 50–60 | 50–60 | – |
| Steuerung | SPS | SPS | SPS | – | |
| Steuerspannung | V/DC | 24 | 24 | 24 | – |
| Vorsicherung | A | 16 | 16 | 16 | – |
| Pneumatikanschluss Feinfilter 5 μm | bar | – | – | – | – |
| Luftverbrauch/Takt | NL | – | – | – | – |
| Breite | mm | 261 | 327 | 394 | 339 |
| Tiefe | mm | 550 | 706 | 940 | 357 |
| Höhe | mm | 595 | 675 | 825 | 381 |
| Gewicht ca. | kg | 60 | 120 | 210 | 32 |
1) ohne Zentralschmierung
