HYDRA cobot palletizer

Das leistungsstärkste Cobot-Palettiersystem

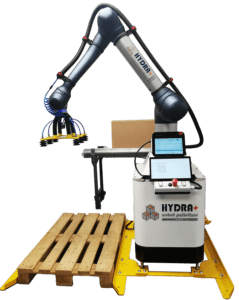

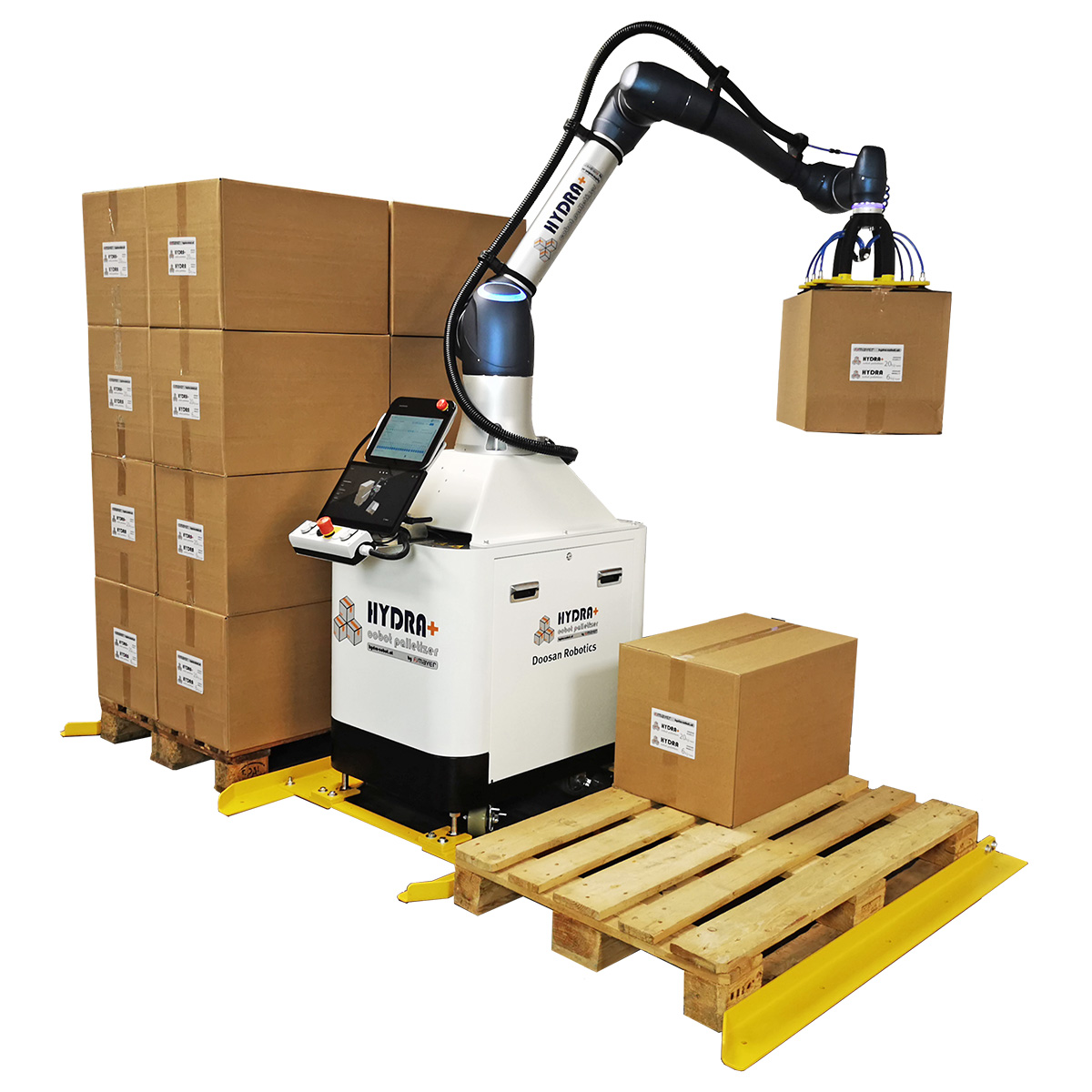

Mit der herausragenden Tragkraft von 20 kg ist HYDRA+ der leistungsstärkste Cobot-Palettierer auf dem Markt.

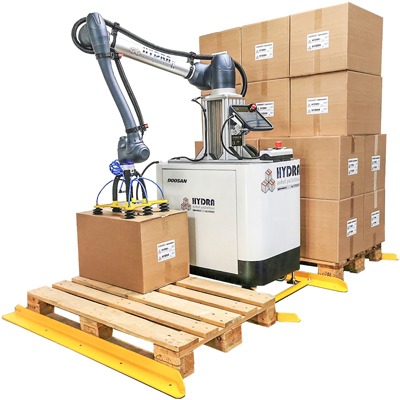

Das kollaborative Palettiersystem HYDRA cobot palletizer belädt vollautomatisch zwei Paletten parallel mit Packstücken.

Für KMUs ist der HYDRA cobot palletizer dank seines optimalen Preis-Leistungsverhältnisses ein günstiger Einstieg in die Verpackungsautomatisierung.



Download PDF: Broschüre HYDRA cobot palletizer

Manfred Göschl, unser Robotik-Experte, berät Sie gerne.

+43 26232060037

.img@.img



Allgemeines zum automatischen Cobot-Palettierer von FJ Mayer

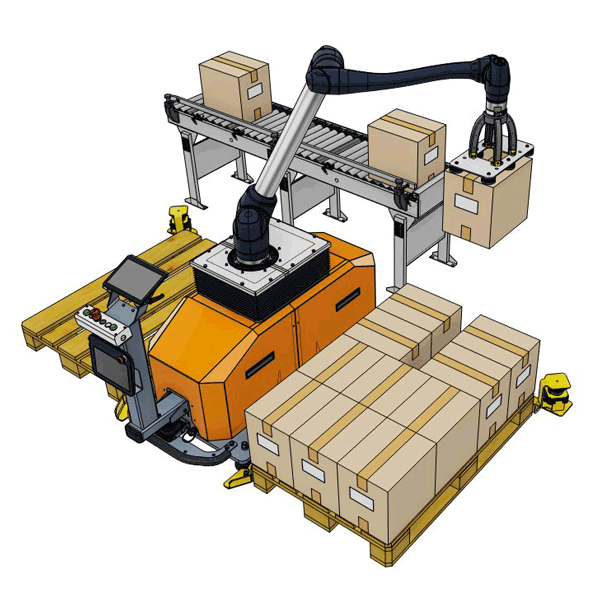

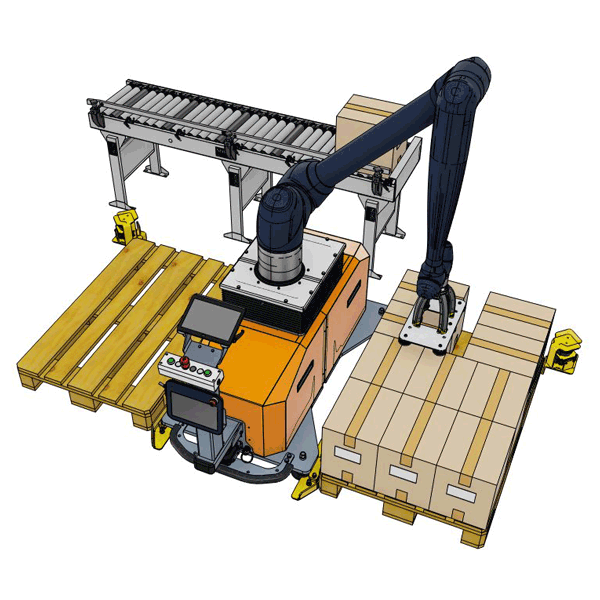

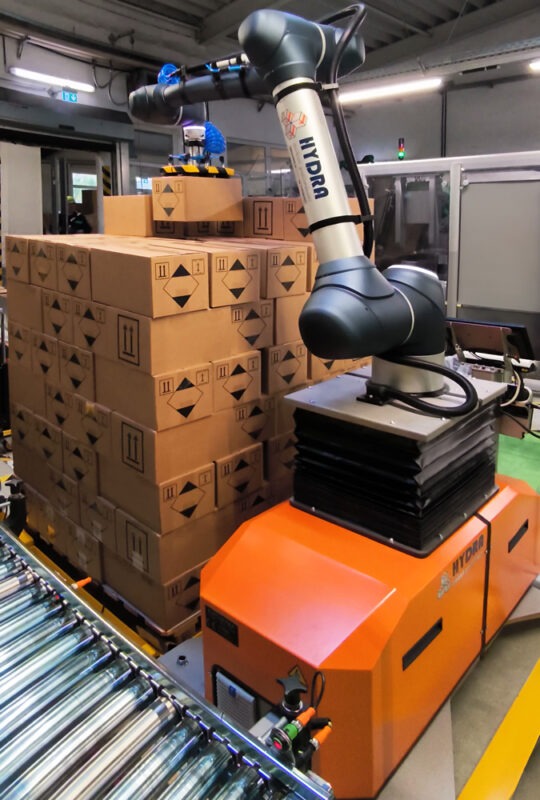

Der HYDRA ist ein flexibler Palettierroboter zum Beladen von Paletten mit Packstücken.

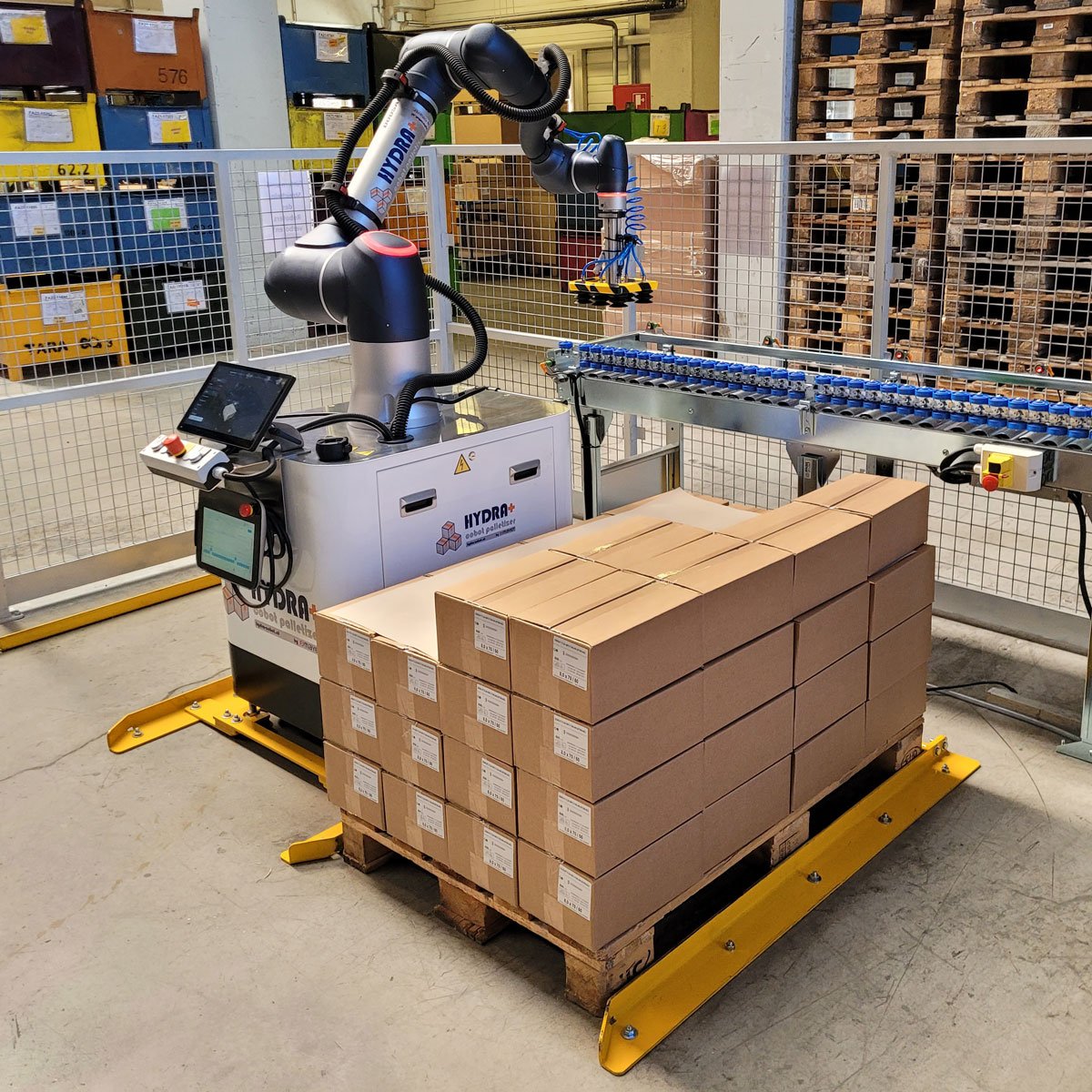

Das System befindet sich neben einer Abnahmestelle (z. B. ein Förderband). Während des Betriebes nimmt der Roboter automatisch Packstücke von der Abnahmestation und legt diese gemäß den vordefinierten Anforderungen auf eine Palette.

Palettenwechsel ohne Produktionsstillstand

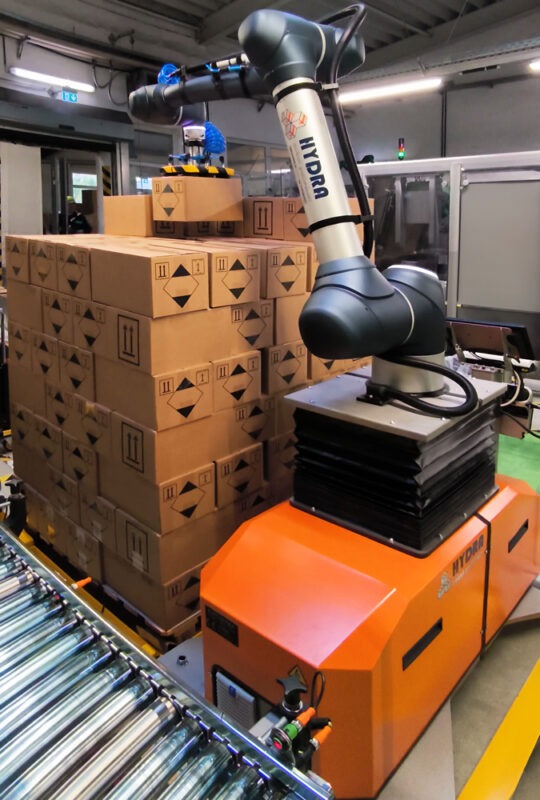

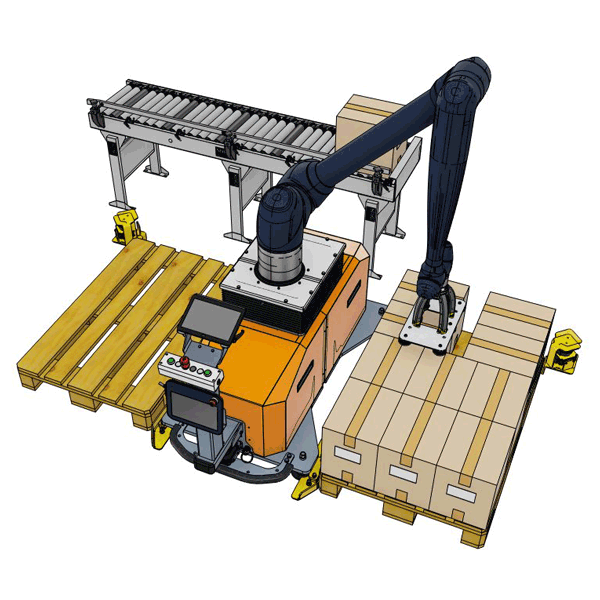

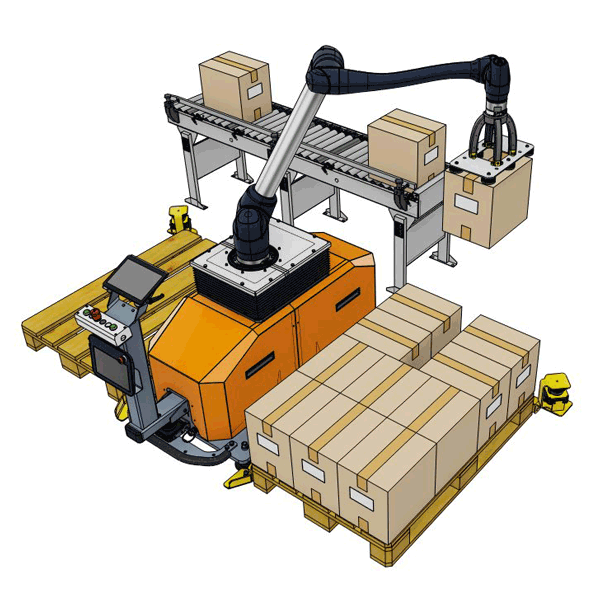

Der Cobot-Palettierer bedient zwei Palettenplätze, welche nacheinander beladen werden. Der Palettenwechsel ist übergangslos, ohne Produktionsstillstand, möglich.



Automatisches Palettiersystem zur Entlastung Ihrer Mitarbeiter

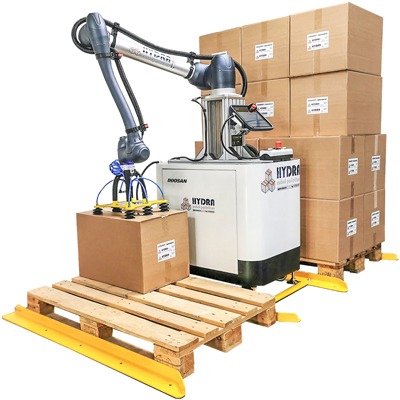

Besuchen Sie unseren Schauraum. Überzeugen Sie sich selbst vom überragenden Potenzial der HYDRA cobot palletizer Modelle.

Das Cobot Palettiersystem bietet viele Vorteile

Cobot-Palettiersysteme haben im Gegensatz zum manuellen Palettieren viele bedeutende Vorteile:

• Ladungsstabilität durch präzises Palettieren
• Schonendes Handling der Packstücke
Entlastung der Mitarbeiter von einseitigen und belastenden Arbeitsvorgängen
• Flexibel in der Produktion einsetzbar
24/7 Betrieb

Zusätzliche Dienstleistungen
• Integration in vorhandene Verpackungslinien
• Lieferung und Aufstellung
• Risikobeurteilung und Inbetriebnahme
• Schulung
• Individuelle Ausführung möglich



Zur detaillierten Produktbeschreibung: HYDRA COBOT PALLETIZER



Automatisches Palettiersystem, das Ihre Mitarbeiter entlastet.

Ausführung des Palettierers

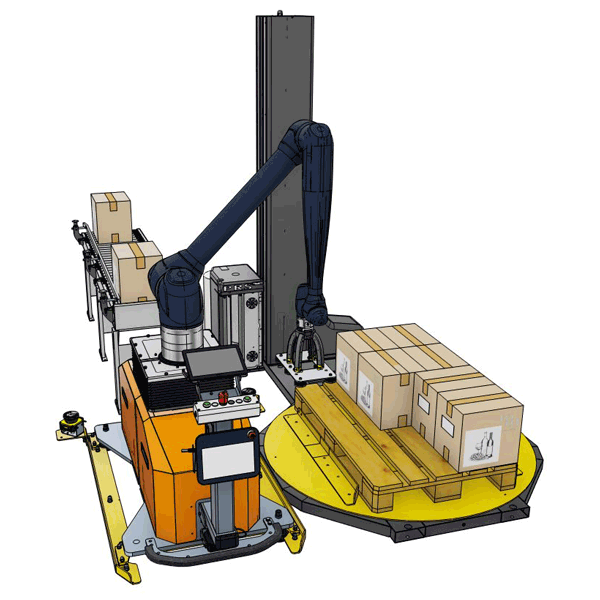

Mobile Base – Mobiler Robotertisch für den Aufbau eines kollaborativen Roboter und zugleich Aufnahmestation für die Steuereinheit und dem Bedientableau. Die Mobile Base ist mit 4 lenkbaren u. feststellbaren Laufrädern, sowie mit vier höhenverstellbaren Standfüßen, ausgestattet und ermöglicht eine flexible Bewegung und Anordnung am Betriebsort.
Zusätzlich sorgen zwei Zugangstüren, eine eingebaute Schublade, sowie eine Werkzeugablage für ein hohes Maß an Komfort inklusive Kunststoff-Aufbaugehäuse für:

  • NOT-HALT-Schlagtaster
  • 2 Leuchttaster zum Quittieren der jeweiligen Palettenbefüllung
  • ein akustisches Signal (Summer) ertönt, wenn die Palette gemäß dem gewählten Programm voll beladen wurde

Aufbau zur Standerhöhung des Roboters in Z-Achse, ausgeführt aus Aluminium-Systemprofilen, inklusive integrierter Halterung für das Bedientableau

Kollaborativer Industrieroboter

HYDRA cobot palletizer: DOOSAN M0617

HYDRA+ cobot palletizer: DOOSAN H2017

Palettenpositionierrahmen mit Palettenerkennung für zwei Palettenplätze aus geschweißten Winkelprofilen und signalgelber Lackierung.
Der Positionsrahmen ist mit dem Werkboden verschraubbar und mit zwei kapazitiven Sensoren zur Erkennung der Paletten ausgeführt. Die Sensoren sind zum Schutz vor mechanischen Beschädigungen in eine robuste Abdeckung eingebaut.

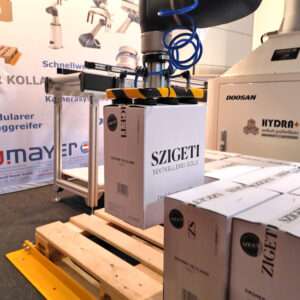

Pneumatischer Sauggreifer Type G4A aus 3D-Druckteilen mit SCHMALZ und FESTO Komponenten bestückt. Ausführung mit Vakuumsaugkreis, Vakuumsaugdüse mit Vakuumüberwachung und 4 Saugbälge (inkl. Ersatz-Saugbälge)

Weitere Modulare Leichtbau-Sauggreifer konstruieren wir nach Kundenwunsch

Greifersysteme von ONROBOT haben wir ebenso im Sortiment:

  • Elektrische Vakuumgreifer
  • Vielseitig anwendbare elektromagnetische Greifer für die Palettierung diverser Objektformen und zur Handhabung von Zwischenlagen
  • Flexible Vakuumgreifer zur Handhabung unterschiedlicher Größen



Optionale Palettiersoftware für flexible Anwendungszwecke

Automatisches Palettieren leicht gemacht! Schnell, anwenderfreundlich, intuitiv, übersichtlich:
Konfigurieren Sie Ihren Palettierer binnen Minuten! Auch ohne Vorkenntnisse kann ein Anlagenbetreuer die intuitive Palettier-Software bedienen.

Palettiersoftware-konfigurieren-step-by-step



hydra cobot palletizer

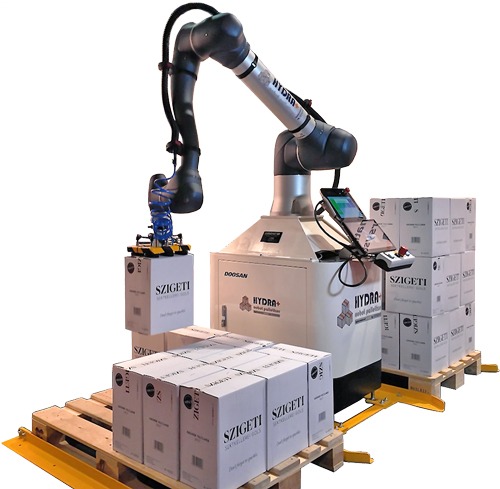

Entlasten Sie Ihre Mitarbeiter! Bis zu 20 kg Traglast übernimmt das automatische Palettiersystem gerne für Sie.

Die wichtigsten Maßeinheiten des Palettiersystems HYDRA auf einem Blick

  • bis zu 1,7 Meter Reichweite
  • eine maximale Stapelhöhe von 2 Meter
  • maximale Nutzlast von 5,5 Kilo bei Verwendung des Sauggreifer G4A
  • durchschnittliche Leistung beträgt 4 – 5 Stapelvorgänge/Min

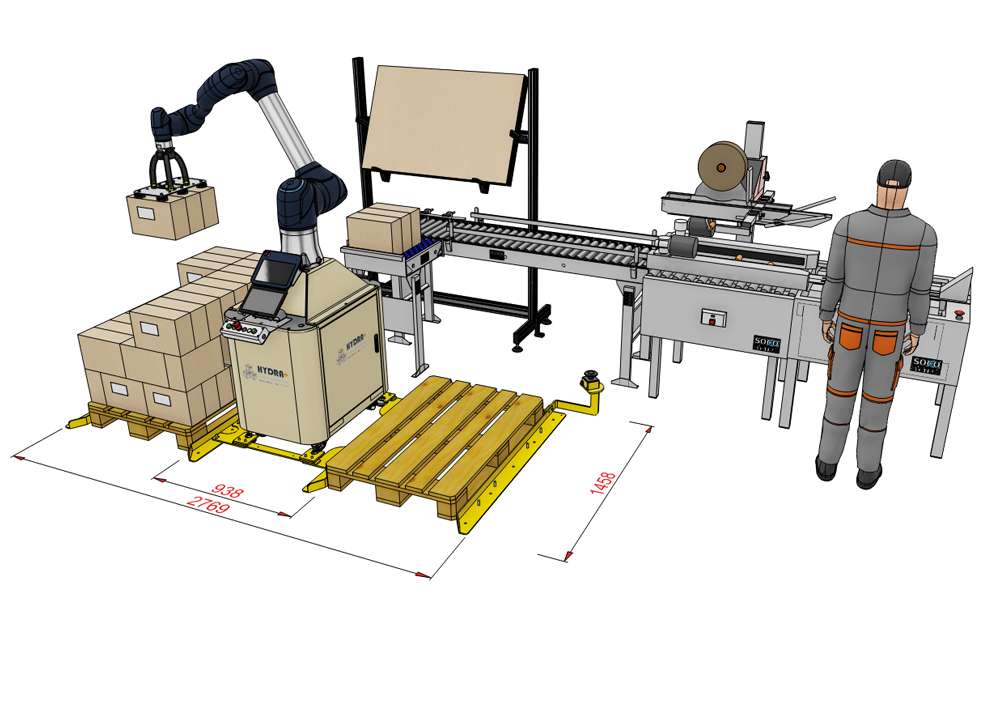

  • Abmessungen inkl. Palettierpositionsrahmen: 1500 (L) x 2600(B) x 2700(H) mm

Weitere Spezifikationen finden Sie unter HIER.



Der Cobot passt sich den Anforderungen des Kunden an

Folgende Funktionen und Optionen passen wir gerne an Ihre Wünsche an:

  • Greifertypen nach Kundenanforderungen
  • Schnellwechselsystem für werkzeuglosen Tausch der Greifer
  • Zusätzliche Sensorik und Kameraerkennung je nach Anforderung
  • Zusätzliche Sicherheitstechnik (Laser, Bereichsscanner, Lichtvorhänge und Umzäunungen) nach Anforderung und Kundenwunsch
  • Programmierung von speziellen Kundenanwendungen.

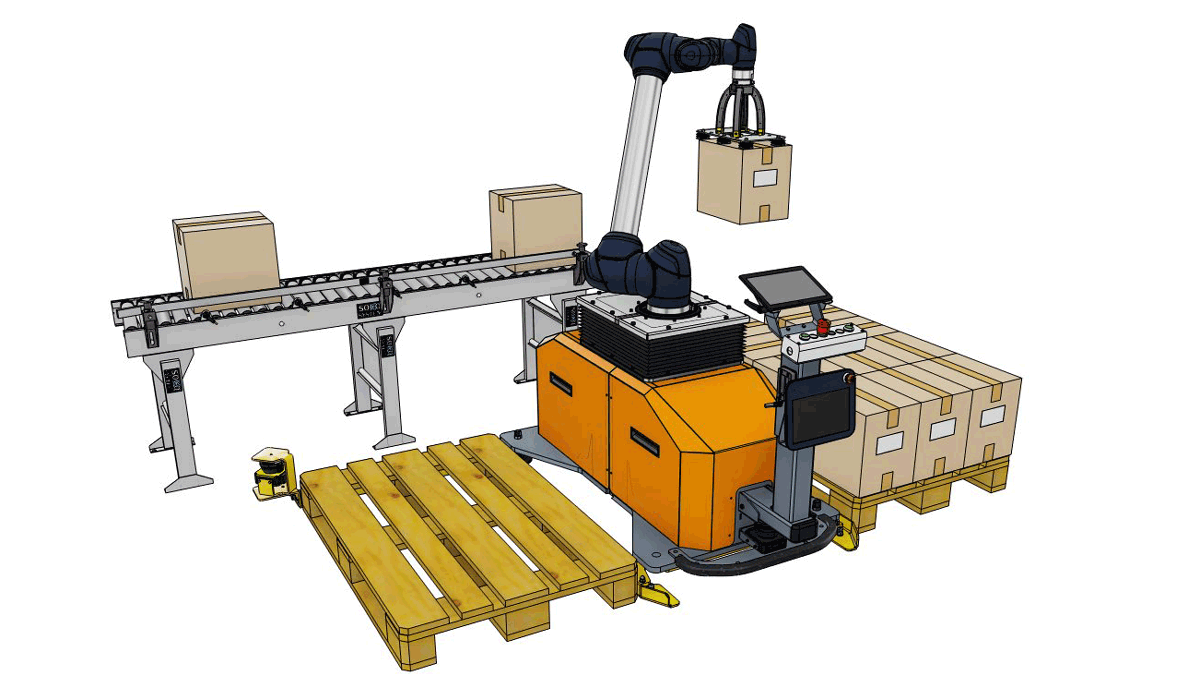

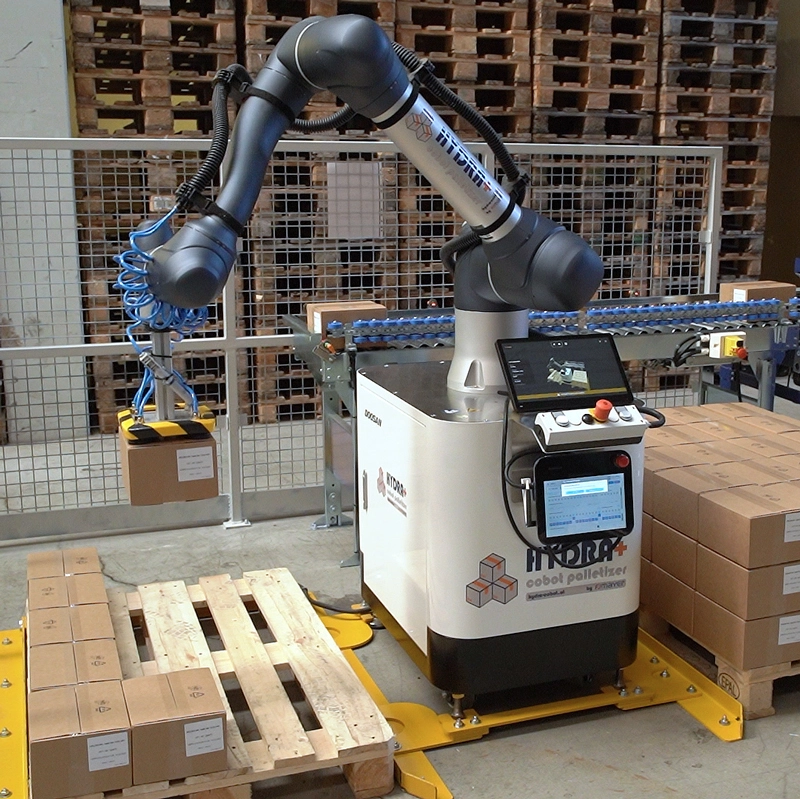

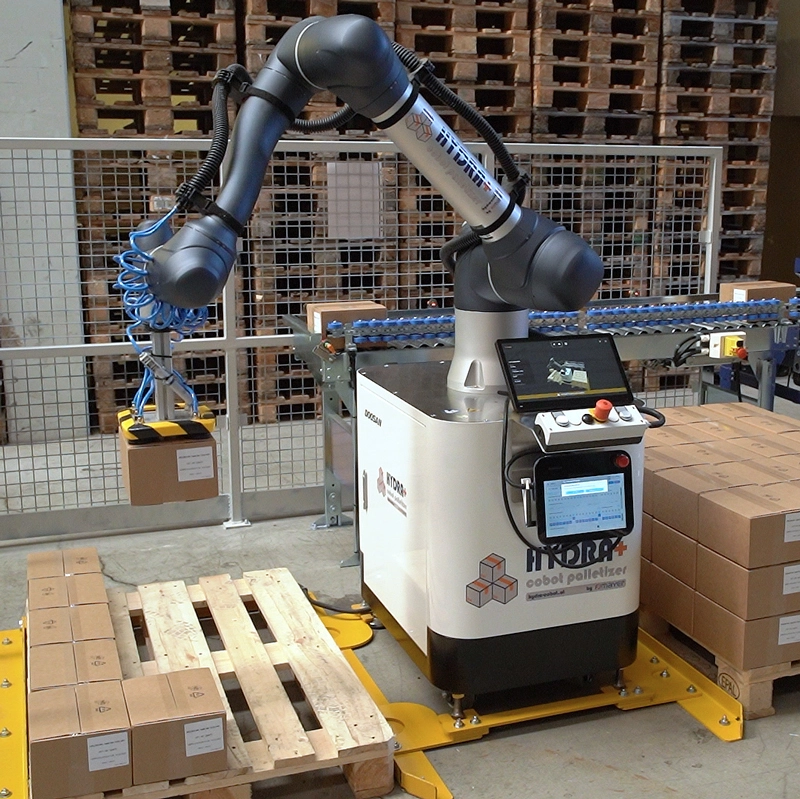

Der HYDRA kann gleichzeitig mit zwei Paletten arbeiten. Palettenerkennungssensoren, die an beiden Seiten der Ladestation angebracht sind, stellen das korrekte Andocken der Palette sicher, bevor mit dem Palettieren begonnen wird. Wenn eine Palette vollständig beladen ist, beginnt der Roboter automatisch mit der Beladung der anderen Palette.

Download PDF: Broschüre HYDRA cobot palletizer






Gewiss finden wir auch für Ihren Betrieb eine effektive und effiziente Lösung, um den reibungslosen Ablauf der Arbeitsprozesse zu optimieren. Rufen Sie uns an!

Manfred Göschl, unser Robotik-Experte, berät Sie gerne.

+43 2623 20600  37

.img@.img

Download PDF: Broschüre HYDRA cobot palletizer
